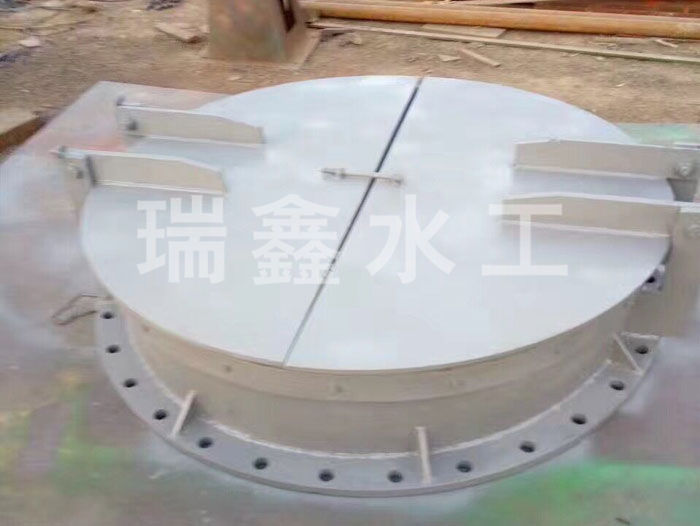

    侧翻拍门

    发布时间:2018-12-28 浏览:457次作者:瑞鑫字号:
    用途:节能型侧开式拍门是保证泵站安全运行的重要设备,在泵站中其作用是断流和防止停机时水倒流,主要用于:防洪排涝、农田灌溉、城市给排水和跨流域调水,以及各大型工况企业的供水和配水等。
       ★主要技术特点:
       1.无需任何启闭装置,能自动启闭。节能型侧开式拍门与悬挂式拍门相比显著的特点是:
       将阀体铰轴竖向布置,并设计了一个佳倾斜角度,利用门重分力作闭门的动力,不管大、中、小通径拍门,均无需任何启闭装置。
       2.安全稳定,节能高效。节能型侧开式拍门运行时阻力小,开启角度大,闭门时撞击力小,消除了水锤和出水时产生的漩涡;无需手、电、气、液控制,不要人工操作,节省大量人力物力,提高泵站运行可靠性和装置效率,降低运行维护成本,降低泵站能耗。在实际运行中经国家水利部检测测试中心测试,节能型侧开式拍门比悬挂式拍门节约电能22.5%。
       3.维护方便,使用寿命长。丰泰牌拍门的阀轴为不锈钢材料,轴销座为铜合金石墨润滑轴承,不会锈蚀,密封可靠,门座为碳钢材料;产品结构简单合理,运行轨迹独特,使用寿命可达30年以上,且维护方便。
    根据力学原理,将门板、铰轴竖向布置,并向内倾斜一定角度,利用门板的自重水平分力作为闭门动力,来达到减小拍门开启阻力和自动闭门的目的。
       无论是淹没还是未淹没状态,拍门都能启闭自如。其工作原理:当涵洞内介质压力小于或等于拍门外部背部压时,拍门自动关闭,当涵洞内介质压力大于拍门外部背压时,拍门自动开启。
       主要技术参数
       阻力系数:≤0.01 水头损失:<0.04M
       开启角度:85—90°(以上) 使用温度:0——80℃
       装置效率:73%以上,与悬挂式拍门比较介质流速高1/3,流量大1/3
       节约电能:22.5% 淹没水头:≤15M
       拍门既可法兰连接,也可预埋安装,即在门体后面焊上一节钢筒,然后,用水泥预埋,结构简单牢靠,既省钱又省力。
       无需任何启闭装置,能自动启闭,节省大量人力物力,降低综合成本。拍门通径300-1800MM之间,无需手、电、气、液控制,不需人工操作,免维修。通径2000-5000MM的圆形或方形拍门,3-12M的装机扬程,只要增加一个简单可靠,无需电力能源,不要人工操作的无级调速缓冲装置,即可达到快开缓闭运作安全可靠,又能消除撞击和水锤的目的。
       维护方便,使用寿命长。拍门主体材料QT500以上的球铁,铰轴为不锈钢材料,轴套以铜合金为基体的球铰式自润滑轴承,双重密封(碳钢+耐磨橡胶),配合偶件不会锈蚀,可以使用30年以上。
       安全稳定,节能高效。运行时阻力小,开启角度大,闭门时撞击力小,消除了水锤和出水时产生的漩涡,提高运行可靠性和装置效率,降低运行维护成本,降低泵站能耗。
