    可调节堰门

    发布时间:2018-12-28 浏览:1493次作者:瑞鑫字号:

    堰门主要由电动驱动装置、连接杆、圆锥齿轮减速器、机座、螺杆、堰门本体(铜合金密封)护罩等部件组成。
    电动堰门≥1800时采用双吊点垂直升降。 1、主要结构

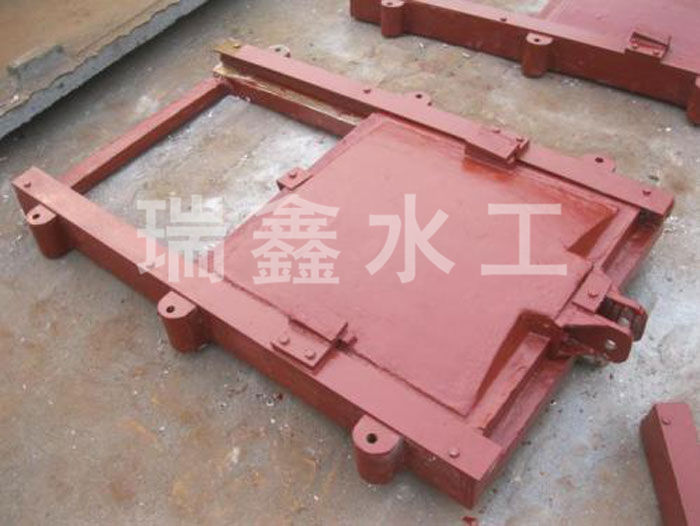

    (1) 门框由优质铸铁整体浇铸而成,门框两侧自带导槽,精加工之后作门体升降的滑轨。
    门体为优质铸铁整体铸造的方形平板,并在迎水面自带“#”字形的加强筋,加强筋的间距为250-350mm之间。门体平面精加工。门体两侧精加工与门框侧槽配合,形成上下滑轨。堰板具有足够的强度以承受水压力,门板升降灵活。吊耳与门体整体浇铸,吊耳的销轴孔用镗床加工。
    (2) 密封座采用铜合金(厚度不小于8mm)制造,所有安装用的紧固体均为不锈钢0Cr19Ni9(304)。
    (3)楔块:为达到堰门的止水效果,堰门两侧设置楔块,楔块用铸铁制成。 ⑷螺杆设计满足堰门升降的需要,具备足够的强度和稳定性,无弯曲和变形。丝杆由不锈钢420圆钢制成梯形螺纹,其精度达到7e级标准,螺纹长度比门体行程高度加长200mm,堰门处于关闭位置时,螺纹超出启闭机50mm。
    (5)双吊点电动驱动装置通过传动轴与两端的圆锥齿轮减速箱(位于启闭机座上)联结,由圆锥齿轮减速箱同步驱动二螺杆带动堰门升降。电机转速不大于1500r/min,电源供给为380V,50Hz,3相。防护等级IP65,驱动装置选用AUMA、Rotork、SIPOS等国际知名品牌产品,润滑充分,并设有行程控制开关及过力矩保护装置。电动驱动装置的控制装置与机械机构合为一体。
    调节堰门有现场开度指示,同时有4~20mA的信号输出至PLC,同时接收PLC对堰门的开度自动控制功能。 2、工作原理
    堰门由启闭机带动启闭螺母转动,在梯形螺纹作用下使丝杆带动堰门上下运行,从而达到调节或疏通水流作用可调节堰门结构特点
    本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。 本闸门具有结构简单,密封性好、耐磨性强、操作简单、安装方便、使用寿命长,品齐全、适应性广等特点。
