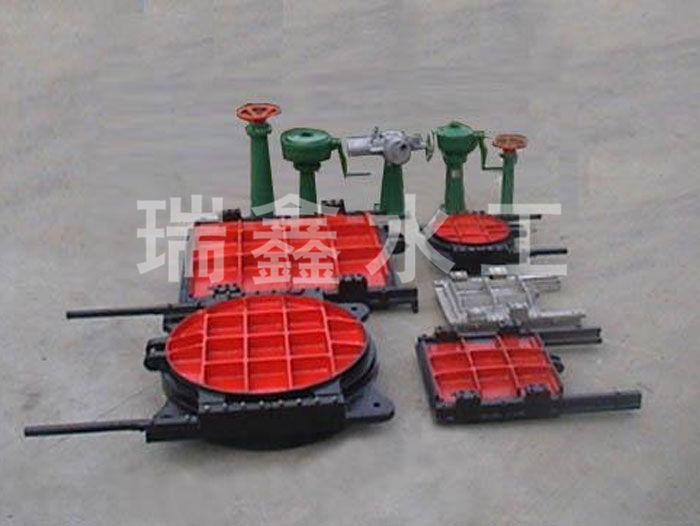

    镶铜铸铁闸门

    发布时间:2018-12-28 浏览:958次作者:瑞鑫字号:

    铸铁镶铜闸门结构特点
    它采用独特的外弧形设计,结构合理、受力均匀,采用优质灰口铸铁或球墨铸铁、不锈钢制造,止水密封面镶铜条或橡胶,并经精密加工后配研,达到平面接触密封,密封性能好,当密封止水性能下降时,可通过楔块装置的调整加以解决。
    铸铁镶铜方闸门
    1.铸铁镶铜方闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成,其中门框和闸板均由优质灰口铸铁或球墨铸铁制成,导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 (对中小口径的闸门,其导轨可与门框浇注成一体),导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
    2.通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。
    3.采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。
    4.品种规格齐全,适应性广。
    5.与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到 水、关水或调节水位的目的。
    性能参数
    1.型号与规格:
    方闸门:明杆式 ZMF DN200~DN2500mm
    2.铸铁镶铜方闸门主要性能指标: a)闸门密封面配合间隙≤0.1㎜,密封座厚度大于10㎜。 B)密封面每米长度渗水量:正向≤0.7L/min ·m 反向≤1.25L/min ·m c)公称压力≤0.1Mpa;密封试验压力0.1Mpa。 D)工作环境:温度-20℃~120℃ 湿度:95% 工作介质:水与污水PH值:5~10 e)安装位置:正常状态下正向迎水、处于铅垂状态。 F)大工作水头:单向受压:正向:10m 反向:5m 双向受压:均为10m g)启闭速度:不小于0.2m/min,不大于1.5m/min。 h)闸框距边壁距离≥300㎜,距池底距离≥150㎜~250㎜。
